Печатная рулонная офсетная машина «Фактор-90» - Электрооборудование и система управления

Система управления

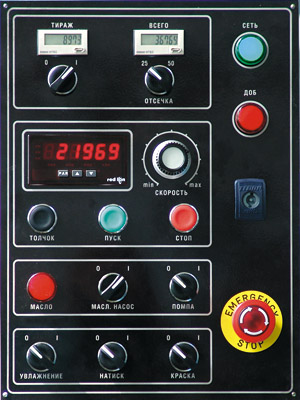

Управление машиной осуществляется с центрального пульта управления, расположенного на фальцаппарате. Кроме этого на каждом печатном модуле слева и справа установлены дополнительные пульты управления, включающие в себя кнопки «Толчок», «А.Стоп» и контроллеры приводов краски и увлажнения.

На каждой печатной секции имеется блок выключателей, для отключения её в случае необходимости от общих цепей управления машиной: «натиск», «краска», «увлажнение».

На печатные секции опционально устанавливается бесконтактная система контроля обрыва бумажного полотна, производящая контроль по двум точкам. В случае обрыва полотна останов машины производится автоматически в режиме «А. Cтоп».

Электрооборудование

Главный привод машины состоит из асинхронного электродвигателя и управляющего им частотного преобразователя. Он обеспечивает плавный разгон до рабочей скорости и плавное торможение, работу в наладочном режиме, аварийную остановку, аварийный реверс и подачу предупредительного звукового сигнала.

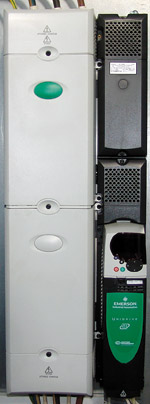

В качестве частотного преобразователя используется преобразователь «Unidrive» или другие известных фирм-производителей. Устанавливаемый привод может работать с любыми типами асинхронных электродвигателей и обеспечивает точное поддержание вращающего момента и заданной скорости работы машины. Он комплектуется сетевым фильтром для исключения сетевых помех на управляющей цепи и тормозными резисторами, обеспечивающими останов машины в аварийном режиме в течение 3-4 секунд.

Электрооборудование обеспечивает включение и выключение масляного насоса, помпы, привода выводного транспортёра.

Вспомогательные приводы обеспечивают регулируемую подачу краски и увлажняющего раствора.

Напряжение питания трехфазное ~380 В, 50 Гц.

Мощность главного электродвигателя зависит от конфигурации машины, стандартный диапазон составляет от 20 до 150 кВт.
